T Series接线方式
T系列脉冲卡提供了两种输出模式,一种是差分输出方式,另一种是集电极输出方式。
注意
差分信号请采用双绞线,以减少电气干扰
差分输出
差分输入
单端输入
单端输出
差分输出

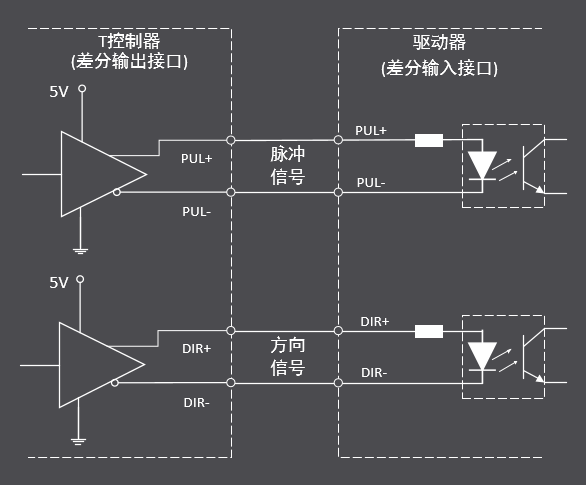

差分负载接线图

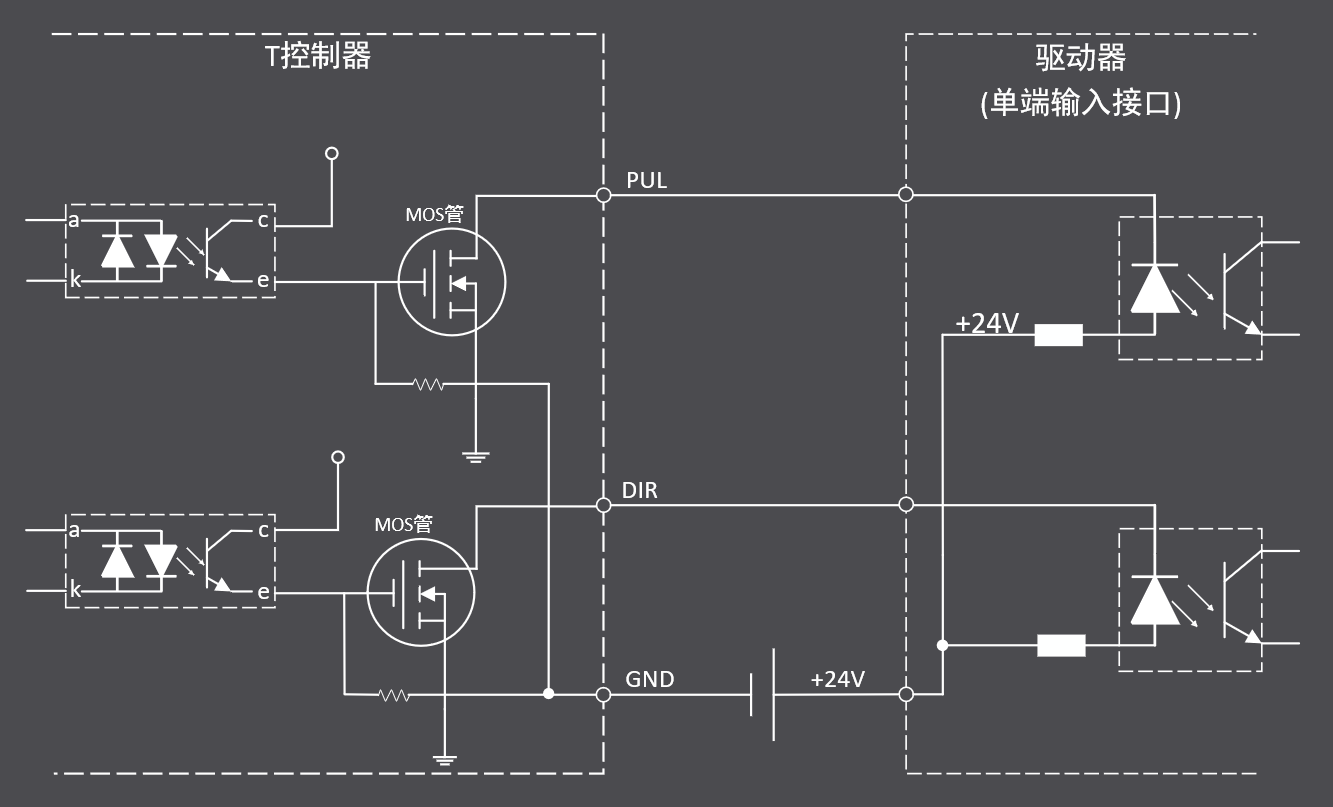

集电极接接线图
差分输入

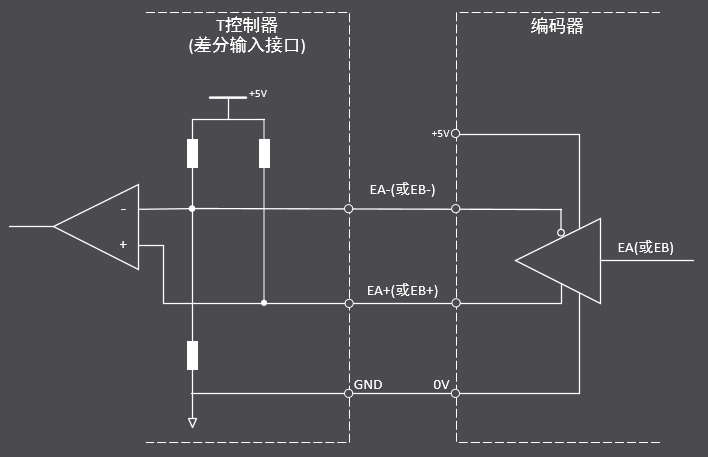

差分接线图

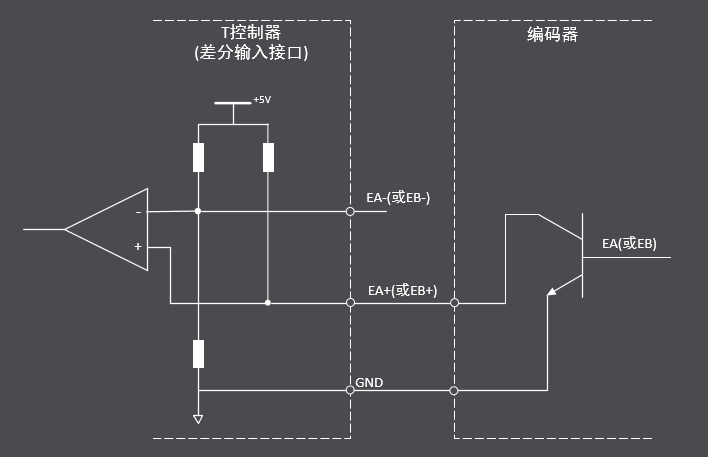

单端接线图
单端输入

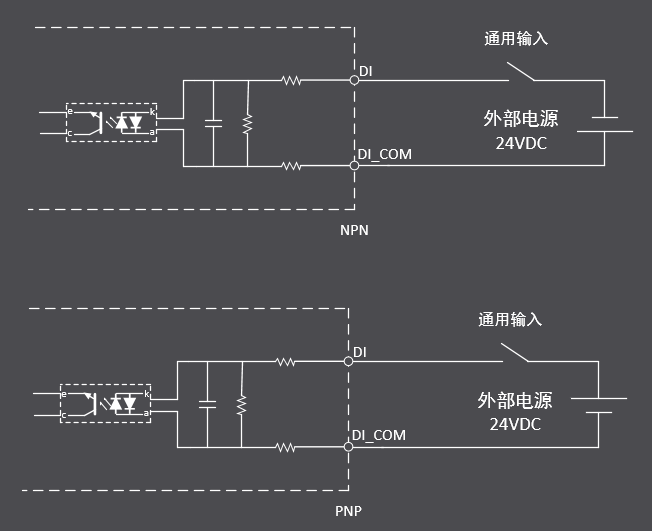

单端24V输入接线图
注意
DI 输入部分,采用双向光耦做隔离,可以改变接线方式,兼容NPN 和PNP 型信号。
输入信号为 NPN 型时,DI_COM 端需要接 VCC;PNP 型时 DI_COM 需要接GND。
输入电流:5~10mA
单端输出

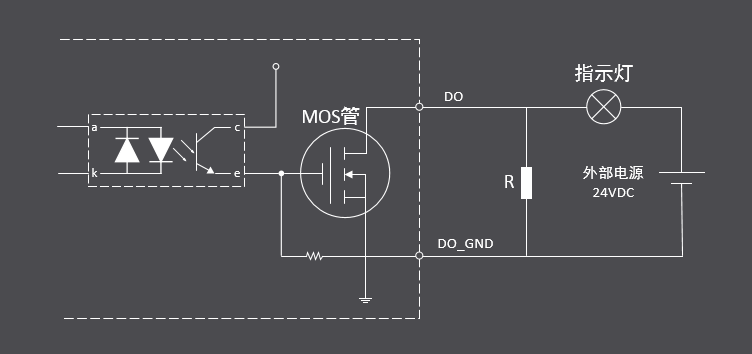

单端24V输出接线图
注意
最大输出电流:500mA
